मुलाइट का परिचय

मुलाइट को तीन प्रकारों में विभाजित किया गया है: -मुलाइट, शुद्ध 3Al2O3·2SiO2 के बराबर, जिसे 3:2 प्रकार कहा जाता है; -मुलाइट, अतिरिक्त Al2O3 के साथ ठोस घोल, थोड़ा विस्तारित चरित्र, जिसे 2:1 प्रकार कहा जाता है; गामा-मुलाइट, TiO2 और Fe2O3 की थोड़ी मात्रा के साथ ठोस घोल। मुलाइट पेट्रोकेमिकल गुणों में स्थिर है और एचएफ में अघुलनशील है। इसका घनत्व 3.03g/cm3, मोह कठोरता 6 ~ 7, गलनांक 1870 डिग्री, तापीय चालकता (1000 डिग्री) 13.8W/(m·K), रैखिक विस्तार का गुणांक (20 ~ 1000 डिग्री) 5.3× है। 30}} डिग्री, लोचदार मापांक 1.47×1010Pa.

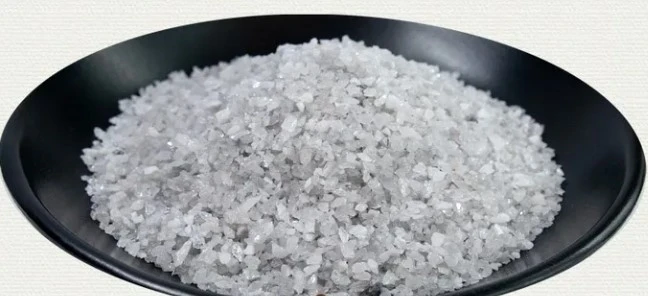

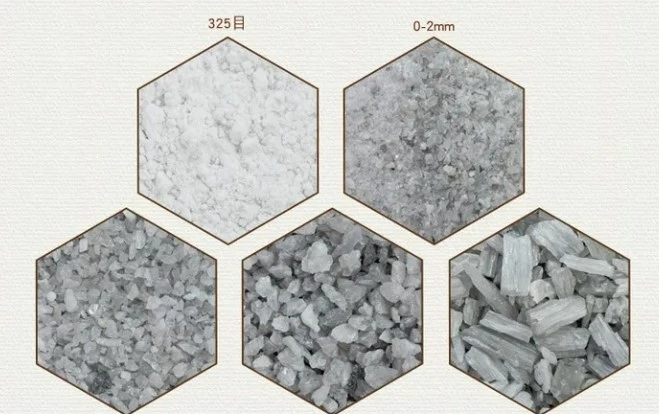

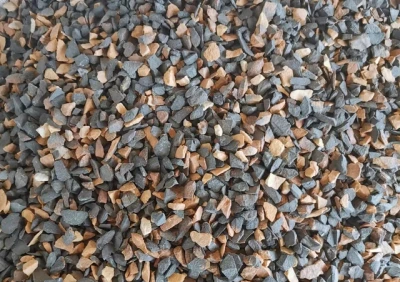

मुलाइट एक दुर्दम्य कच्चा माल है जिसमें मुख्य घटक के रूप में 3Al2O3.2SiO2 क्रिस्टलीय चरण होता है। मुलाइट को प्राकृतिक मुलाइट और सिंथेटिक मुलाइट में विभाजित किया गया है। प्राकृतिक मुलाइट दुर्लभ है और आम तौर पर सिंथेटिक होता है। मुलाइट की रासायनिक संरचना Al2O371.8% और SiO228.2% है। खनिज संरचना रंबिक क्रिस्टल प्रणाली है, और क्रिस्टल लंबे स्तंभों, सुइयों और श्रृंखलाओं में व्यवस्थित होते हैं। एक ठोस कंकाल बनाने के लिए उत्पादों में नीडल मुलाइट को मिलाया जाता है।

मुलाइट में उच्च तापमान पर अच्छे यांत्रिक और थर्मल गुण होते हैं, इसलिए सिंथेटिक मुलाइट और इसके उत्पादों में उच्च घनत्व और शुद्धता, उच्च तापमान पर उच्च संरचनात्मक ताकत, उच्च तापमान पर कम रेंगने की दर, कम थर्मल विस्तार दर, मजबूत रासायनिक क्षरण प्रतिरोध के फायदे होते हैं। और अच्छा थर्मल शॉक प्रतिरोध।

मुलाइट सामग्री का उत्पादन आम तौर पर काओलिनाइट, सिलिमेनाइट समूह के खनिजों, एल्यूमीनियम हाइड्रॉक्साइड या एल्यूमीनियम ऑक्साइड और सीधे संश्लेषित सिलिकॉन डाइऑक्साइड से किया जा सकता है। मिट्टी की सामग्री एल्यूमिना या सिलिमेनाइट समूह के खनिजों और औद्योगिक एल्यूमिना के साथ हीटिंग की स्थिति एफ के तहत प्राथमिक और माध्यमिक मुलाइट बनाने के लिए प्रतिक्रिया करती है, और प्राथमिक मुलाइट 1000 ~ 1200 डिग्री की सीमा में बनती है, और तापमान को और बढ़ाने से क्रिस्टलीकरण बढ़ जाता है। द्वितीयक मुलाइट का निर्माण आमतौर पर 1650 डिग्री पर समाप्त होता है। घने मुलाइट उत्पादों का उत्पादन करने के लिए, आमतौर पर दो-चरणीय सिंटरिंग प्रक्रिया का उपयोग किया जाता है। मुलाइट दो क्रिस्टलीय रूपों में आता है: एसिक्युलर और प्रिज़्मेटिक। एसिकुलर मुलाइट ग्लास चरण और सामग्री रासायनिक संरचना चरण को मजबूत करता है, और एसिकुलर मुलाइट की अपवर्तकता प्रिज्मीय मुलाइट की तुलना में अधिक होती है। एसिकुलर मुलाइट बनाने के लिए काओलिनाइट को तेजी से 1400 डिग्री सेल्सियस से अधिक तक गर्म किया जाता है। अन्यथा, कम तापमान पर धीमी गति से गर्म करने पर प्रिज्मीय मुलाइट बनता है। ट्यूबलर और गोलाकार मुलाइट की भी रिपोर्टें हैं, पहले वाले को सिलिका और एल्यूमिना टेट्राहेड्रल आकार के बेमेल के कारण माना जाता है जिसके परिणामस्वरूप ट्यूबलर आकार के कारण तनाव होता है, दूसरे को नाइट्रोजनस मुलाइट कहा जाता है। मुलाइट थर्मल विस्तार अनिसोट्रॉपी की विशेषताएं इसे अच्छी थर्मल स्थिरता बनाती हैं। जब उन्नत मुलाइट सामग्री का उपयोग फीडर भागों के रूप में किया जाता है, तो इसे प्रीहीटिंग के बिना सीधे चलने वाले फीडर में बदला जा सकता है।

लोकप्रिय टैग: मुलाइट का परिचय, चीन का मुलाइट निर्माताओं, आपूर्तिकर्ताओं से परिचय
